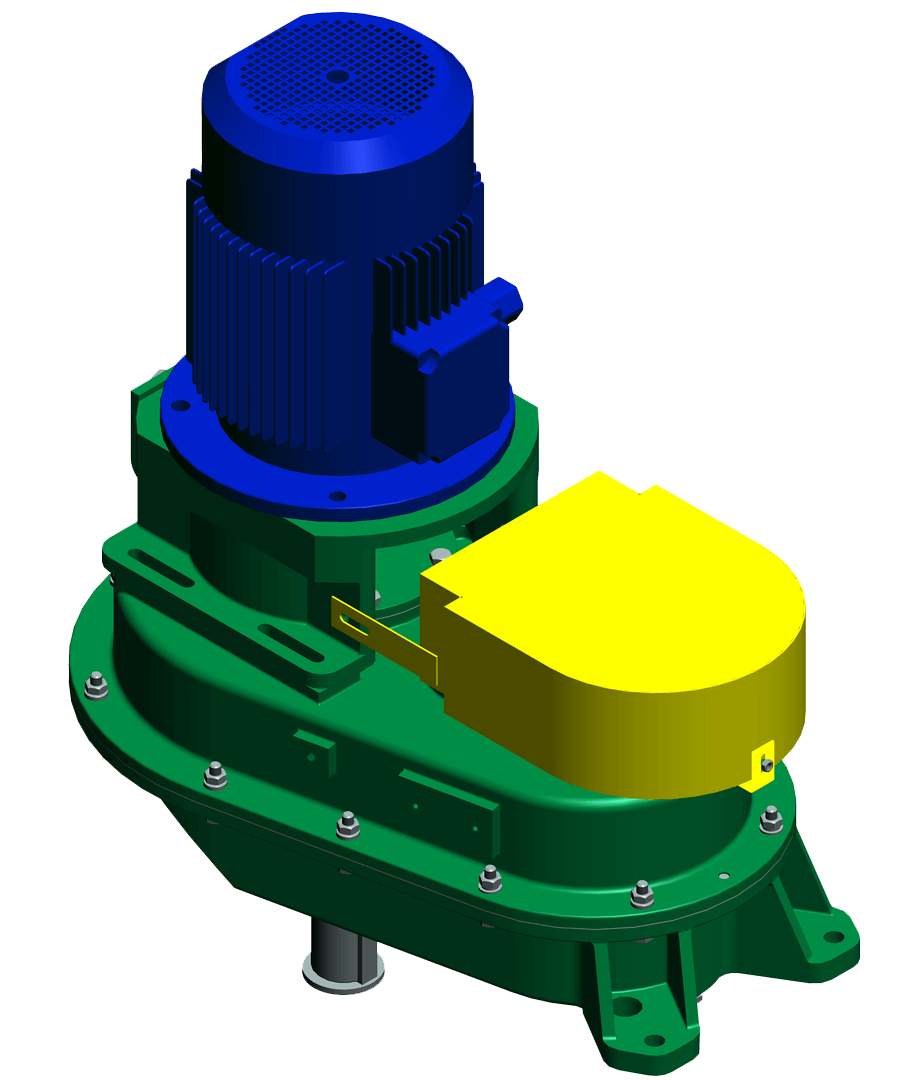

Приводная станция ТС.02.020 ременного типа
Приводная станция ТС.02.020 ременного типа (ТСН.02.102) чаще всего применяется во всех модификациях транспортеров для уборки навоза в животноводческих фермах. Она устанавливается на горизонтальный транспортер типа ТСН и КСН-Ф.

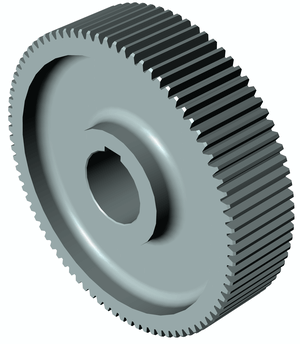

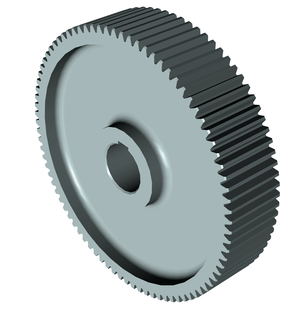

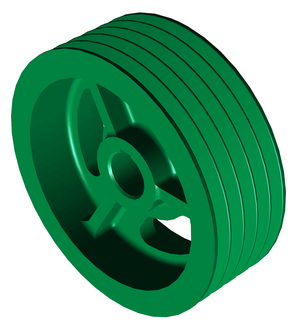

Приводная станция ТС.02.020 ременного типа является трехступенчатой. Здесь на первой ступени размещена ременная передача, а на второй и третьей ступени установлено зубчатое сцепление в виде косозубых колес цилиндрической формы. Станция укомплектована асинхронным трехфазным электродвигателем АИР90L мощностью 2,2 киловатта, 1500 оборотов в минуту.
Наличие в станции ременной передачи очень актуально для животноводческих ферм. Обычно в межсезонье – осень-весна используется именно ременная передача, так как в это время возможны резкие смены температур, что приводит к замерзанию навозной массы и блокировке транспортера. Шестеренчатая передача может вызвать повреждение механизмов транспортера. Ременная передача будет просто пробуксовывать.
Завод-изготовитель предоставляет гарантии на приводную станцию – 1 год с момента реализации продукции в соответствии с ГОСТ Р 50891-96 при условии правильной эксплуатации и выполнении заводских требований монтажа.
Номинальная частота вращения выходного вала, об/мин
13,6
Передаточное отношение редуктора/станции
36,8/73,6
Мощность электродвигателя, кВт
4,0
Количество оборотов двигателя, об/мин
1000
