Транспортер скребковый ТС-1М

  • Назначение
  • Технические характеристики
  • Схема установки

Транспортер скребковый ТС-1М



          Транспортер скребковый ТС-1М возвратно-поступательный предназначен для очистки свинарников от жидких навозных масс при максимальных размерах фермы 20х85 метров. Он относится к продольной модификации с замкнутым горизонтом общей длинной 91 метр. Транспортер включает в себя горизонтальную часть, подбирающую навоз из бетонных лотков и наклонную часть, которая выводит собранную массу в накопительную емкость за пределами помещения.

          Транспортер скребковый ТС-1М управляется дистанционно с использованием электрощита, который устанавливается на стену.

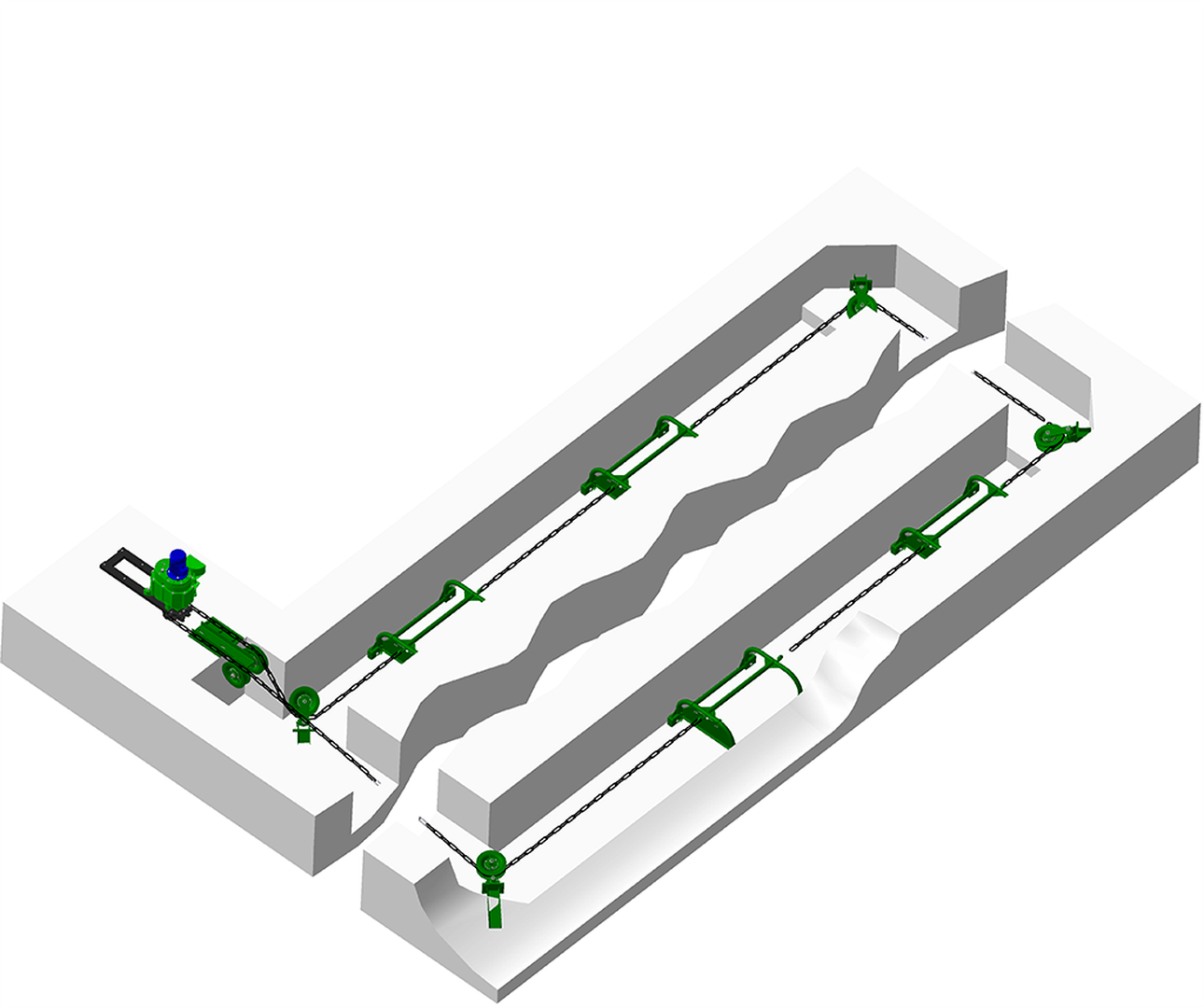

          Схема работы транспортера такова: отходы жизнедеятельности животных через решетки пола поступают в желоб транспортера, где они собираются возвратно-поступательными реверсивными движениями скребков продольного транспортера и подаются в поперечную часть системы, откуда транспортируются в емкость сбора навоза.

          Специальная система реверсивного механизма производит возвратно-поступательные передвижения скребков, состоящих из сгребающей лопатки и тележки, которая двигается по направляющей. Сгребающая лопатка изготовлена из прочной стали, она соединена шарнирами с тележкой. Скребки скреплены с поперечиной при помощи приваренных крюков.

Предназначен для удаления навоза из свинарников.

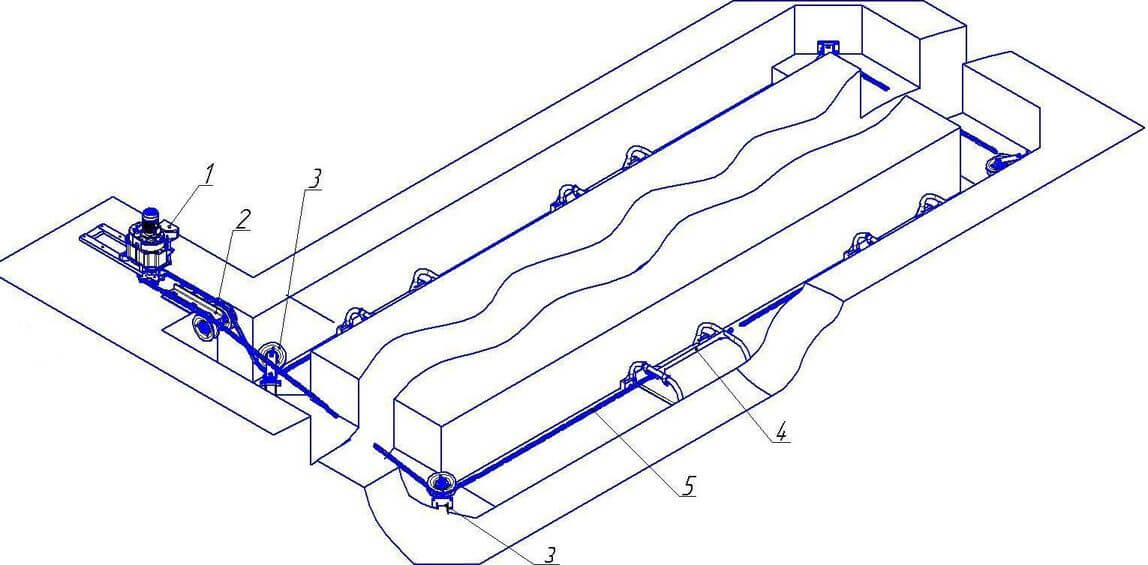

Состоит из:

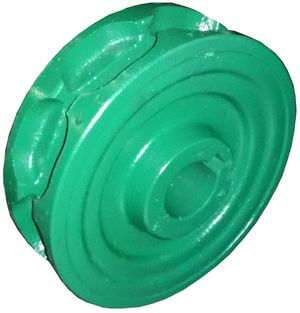

1. - приводной станции с механизмом реверса и приводной звездочкой

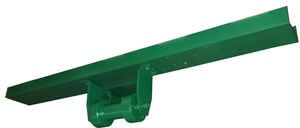

2. - блока направляющего

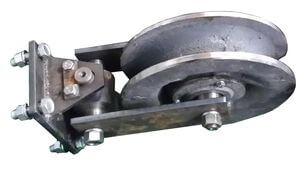

3. - блоков поворотных - 4 шт.

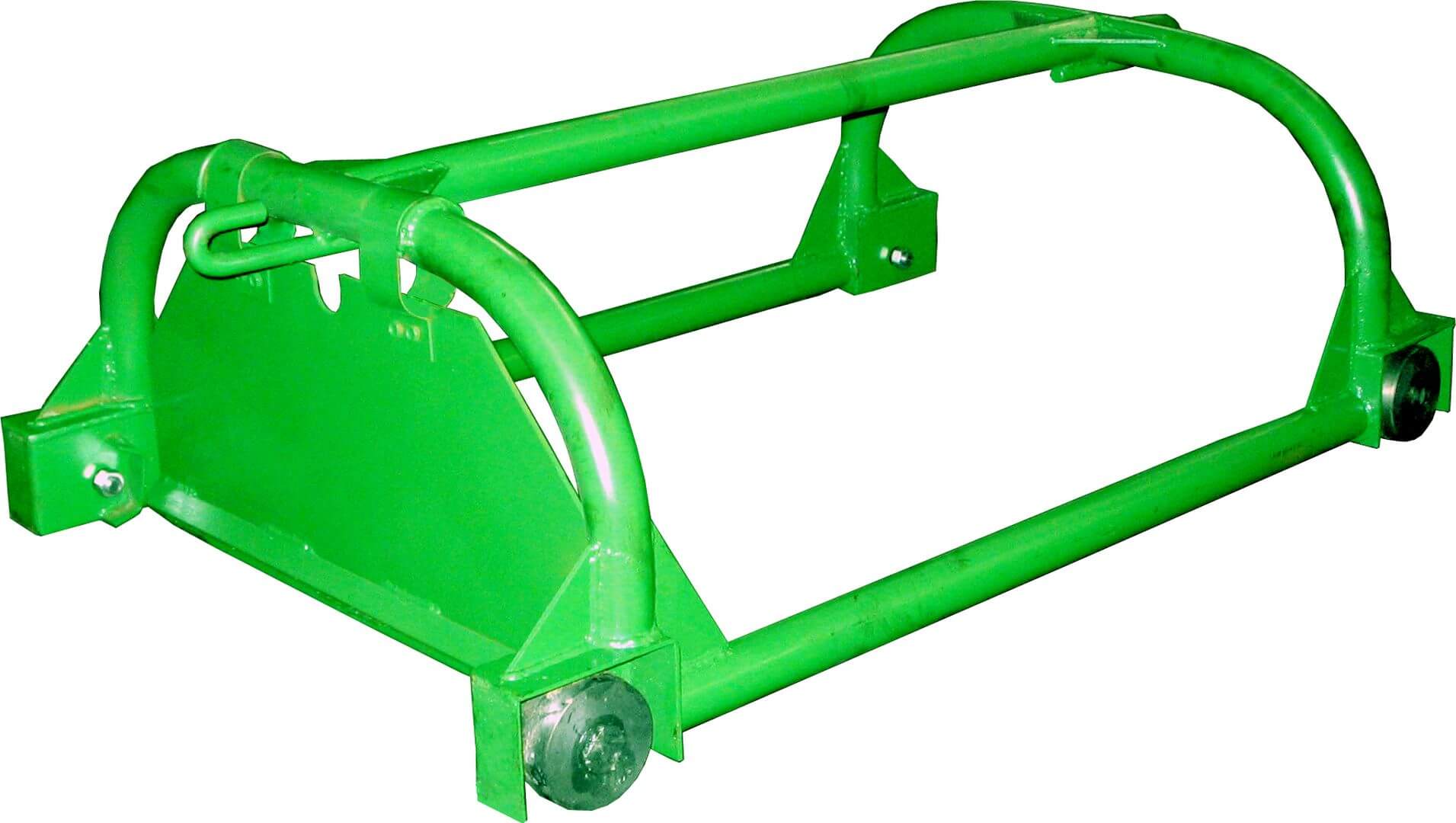

4. - тележек (скребков) - 4 шт.

5. - цепи круглозвенной 14х80

пульта управления



Технические характеристики продольного ТС-1М:


производительность (т/час): не менее 10

установленная мощность (кВт/час): 2,2

скорость движения скребка (м/мин): не более 5

длина транспортирования (м): по согласованию с заказчиком, не более 110

размер навозного канала, ширина (мм): 820

размер навозного канала, глубина (мм): 800



Транспортер скребковый поперечный ТС-1М


предназначен для удаления навоза из поперечных каналов.

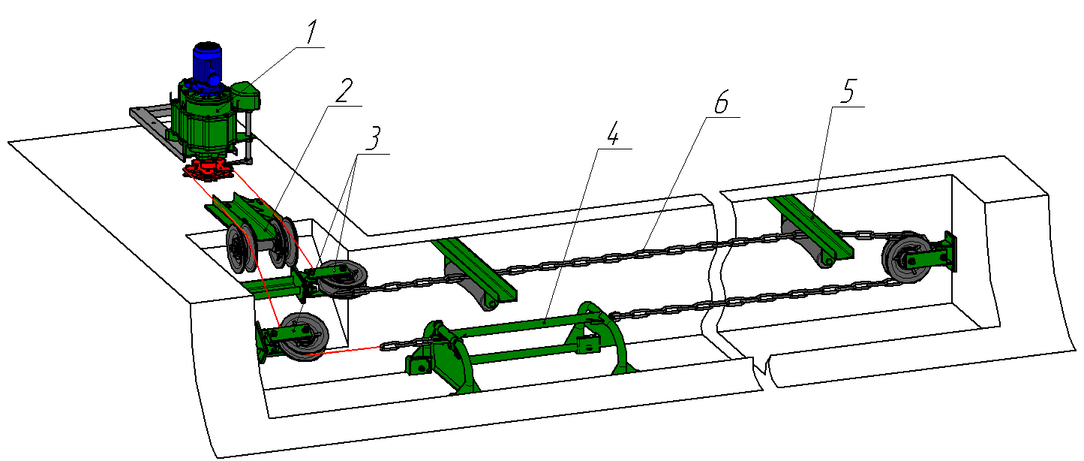

Состоит из:



1. - приводной станции с механизмом реверса и приводной звездочкой

2. - блока направляющего

3. - блоков поворотных - 3 шт.

4. - тележки (скребков)

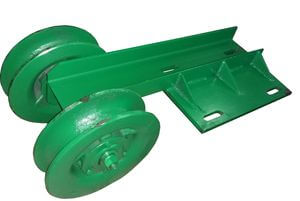

5. - блоков поддерживающих

6. - цепи круглозвенной 14х80

пульта управления



Технические характеристики поперечного ТС-1М:



производительность (т/час): не менее 10

установленная мощность (кВт/час): 2,2

скорость движения скребка (м/мин): не более 5

длина транспортирования (м): по согласованию с заказчиком

размер навозного канала, ширина (мм): 820

размер навозного канала, глубина (мм): 1500
